Cách đấu điện rơ le áp suất kép đúng kỹ thuật, an toàn

Trong các hệ thống máy nén khí, máy bơm, hệ thống lạnh và nhiều ứng dụng công nghiệp khác, rơ le áp suất kép đóng vai trò vô cùng quan trọng trong việc kiểm soát và bảo vệ thiết bị. Tuy nhiên, không phải ai cũng nắm rõ cách đấu điện rơ le áp suất kép sao cho đúng kỹ thuật, đảm bảo an toàn và vận hành ổn định lâu dài.

Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt động, cấu tạo và hướng dẫn chi tiết cách đấu điện rơ le áp suất kép theo đúng tiêu chuẩn kỹ thuật, đồng thời chỉ ra những lỗi thường gặp cần tránh.

Rơ le áp suất kép là gì?

Rơ le áp suất kép là thiết bị điện – cơ dùng để giám sát áp suất trong hệ thống. Khác với rơ le áp suất đơn, loại kép có khả năng kiểm soát hai ngưỡng áp suất: áp suất thấp và áp suất cao.

Thiết bị sẽ tự động đóng hoặc ngắt mạch điện khi áp suất vượt quá hoặc thấp hơn mức cài đặt, từ đó bảo vệ máy móc và đảm bảo hệ thống vận hành an toàn.

Nguyên lý hoạt động của rơ le áp suất kép

Trước khi tìm hiểu cách đấu điện rơ le áp suất kép, việc nắm rõ nguyên lý hoạt động sẽ giúp quá trình đấu nối chính xác và tránh sai sót.

Rơ le áp suất kép hoạt động dựa trên sự thay đổi áp suất tác động lên màng hoặc piston bên trong. Khi áp suất đạt đến giá trị cài đặt:

• Tiếp điểm áp suất cao sẽ tác động khi áp suất vượt ngưỡng cho phép

• Tiếp điểm áp suất thấp sẽ tác động khi áp suất xuống dưới mức an toàn

Sự thay đổi này làm đóng hoặc ngắt tiếp điểm điện, điều khiển thiết bị như máy nén, bơm hoặc van điện từ.

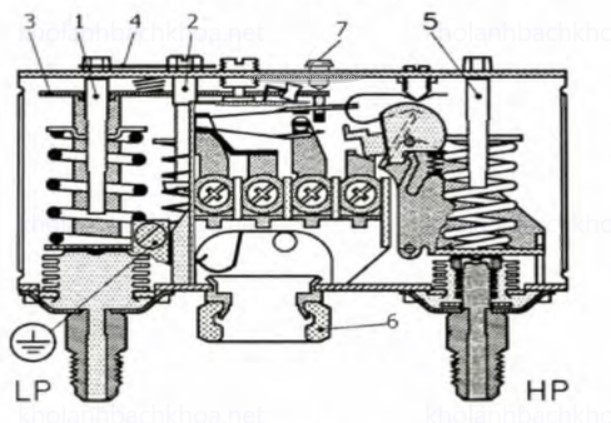

Cấu tạo cơ bản của rơ le áp suất kép

Một rơ le áp suất kép thông thường sẽ gồm các bộ phận chính sau:

• Cổng kết nối áp suất với hệ thống

• Cơ cấu cảm biến áp suất (màng, piston)

• Cụm tiếp điểm điện áp suất cao và áp suất thấp

• Vít hoặc núm điều chỉnh ngưỡng áp suất

• Các đầu cos hoặc chân đấu dây điện

Việc hiểu rõ từng bộ phận sẽ giúp bạn dễ dàng hơn khi thực hiện cách đấu điện rơ le áp suất kép trong thực tế.

Khi nào cần sử dụng rơ le áp suất kép?

Rơ le áp suất kép được sử dụng rộng rãi trong nhiều hệ thống khác nhau, đặc biệt là những hệ thống yêu cầu kiểm soát áp suất chặt chẽ.

Một số ứng dụng phổ biến có thể kể đến:

• Máy nén khí công nghiệp

• Hệ thống lạnh, điều hòa không khí

• Máy bơm nước áp lực cao

• Hệ thống thủy lực, khí nén

• Dây chuyền sản xuất tự động

Trong các trường hợp này, việc đấu điện đúng kỹ thuật là yếu tố then chốt quyết định độ bền và độ an toàn của hệ thống.

Chuẩn bị trước khi đấu điện rơ le áp suất kép

Trước khi tiến hành đấu nối, bạn cần chuẩn bị đầy đủ dụng cụ và kiểm tra các yếu tố an toàn cần thiết.

Dụng cụ cần thiết

• Tua vít cách điện

• Kìm tuốt dây, kìm cắt

• Đồng hồ đo điện (VOM)

• Dây điện đúng tiết diện

• Sơ đồ đấu dây của rơ le

Kiểm tra an toàn

Trước khi thực hiện cách đấu điện rơ le áp suất kép, cần đảm bảo nguồn điện đã được ngắt hoàn toàn. Đây là bước bắt buộc để tránh rủi ro điện giật hoặc chập cháy trong quá trình thao tác.

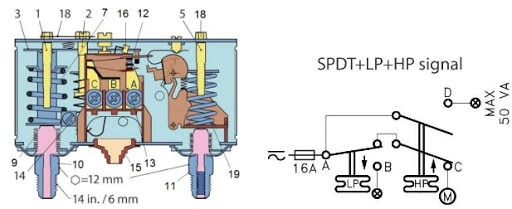

Cách đấu điện rơ le áp suất kép đúng kỹ thuật

Đây là phần quan trọng nhất của bài viết. Việc đấu điện cần thực hiện tuần tự, đúng nguyên tắc để đảm bảo rơ le hoạt động chính xác.

Xác định các tiếp điểm trên rơ le

Thông thường, rơ le áp suất kép sẽ có các tiếp điểm cơ bản như:

• COM (chân chung)

• NO (tiếp điểm thường mở)

• NC (tiếp điểm thường đóng)

Ngoài ra, rơ le còn chia thành hai nhóm tiếp điểm riêng biệt cho áp suất cao và áp suất thấp.

Việc xác định đúng từng chân là điều kiện tiên quyết trong cách đấu điện rơ le áp suất kép.

Đấu nguồn điện vào rơ le

Nguồn điện điều khiển thường được đấu vào chân COM của rơ le. Tùy vào yêu cầu điều khiển, bạn sẽ chọn đấu ra NO hoặc NC.

• Nếu muốn thiết bị chỉ hoạt động khi áp suất đạt ngưỡng cho phép, sử dụng tiếp điểm NO

• Nếu muốn thiết bị ngắt khi áp suất vượt ngưỡng, sử dụng tiếp điểm NC

Cách lựa chọn này phụ thuộc vào mục đích vận hành của hệ thống.

Đấu rơ le áp suất kép với thiết bị điều khiển

Sau khi đấu nguồn vào rơ le, dây điện từ tiếp điểm ra sẽ được kết nối với:

• Cuộn hút contactor

• Rơ le trung gian

• Trực tiếp tới thiết bị (nếu công suất nhỏ)

Trong hệ thống công nghiệp, rơ le áp suất kép thường không cấp trực tiếp nguồn cho tải lớn mà thông qua contactor để đảm bảo an toàn và tuổi thọ tiếp điểm.

Kiểm tra và chạy thử

Sau khi hoàn tất đấu nối, cần kiểm tra lại toàn bộ hệ thống dây điện:

• Dây đã siết chặt chưa

• Có bị chạm chập không

• Đúng sơ đồ kỹ thuật chưa

Sau đó, cấp nguồn và điều chỉnh ngưỡng áp suất để kiểm tra khả năng đóng/ngắt của rơ le.

Những lỗi thường gặp khi đấu điện rơ le áp suất kép

Dù cách đấu điện rơ le áp suất kép không quá phức tạp, nhưng trong thực tế vẫn thường xảy ra nhiều lỗi khiến thiết bị hoạt động không ổn định.

Đấu nhầm tiếp điểm NO và NC

Đây là lỗi phổ biến nhất, dẫn đến tình trạng máy không chạy hoặc chạy liên tục không ngắt. Nguyên nhân chủ yếu là không đọc kỹ sơ đồ hoặc không kiểm tra bằng đồng hồ đo.

Chọn sai điện áp điều khiển

Rơ le áp suất kép có thể sử dụng điện áp 220V, 24V hoặc 380V tùy loại. Việc đấu sai điện áp sẽ làm cháy cuộn dây hoặc khiến rơ le không hoạt động.

Không sử dụng contactor cho tải lớn

Nhiều người đấu trực tiếp rơ le áp suất kép với động cơ công suất lớn, khiến tiếp điểm nhanh bị mòn, cháy hoặc dính tiếp điểm.

Lưu ý quan trọng để rơ le hoạt động bền bỉ

Để đảm bảo rơ le áp suất kép hoạt động ổn định lâu dài, bạn cần lưu ý một số điểm sau:

• Luôn cài đặt ngưỡng áp suất phù hợp với hệ thống

• Định kỳ kiểm tra và vệ sinh tiếp điểm

• Không để rơ le hoạt động trong môi trường quá ẩm hoặc bụi bẩn

• Tuân thủ đúng cách đấu điện rơ le áp suất kép theo hướng dẫn kỹ thuật

Những lưu ý này giúp hạn chế sự cố và kéo dài tuổi thọ thiết bị.

Kết luận

Việc nắm vững cách đấu điện rơ le áp suất kép không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo an toàn cho người sử dụng và thiết bị. Từ việc hiểu nguyên lý hoạt động, cấu tạo cho đến thực hiện đấu nối đúng kỹ thuật, mỗi bước đều đóng vai trò quan trọng và không nên chủ quan.
