Trong hệ thống tháp giải nhiệt, khớp nối giúp liên kết các bộ phận như đường ống nước, trục truyền động hoặc các chi tiết cơ khí, tùy theo vị trí sử dụng. Mỗi loại khớp nối có cấu tạo và chức năng riêng, ảnh hưởng đến khả năng truyền lực, độ kín và mức độ ổn định khi thiết bị hoạt động. Hiểu rõ đặc điểm của từng loại sẽ giúp người dùng chọn đúng linh kiện, hạn chế sai lệch khi lắp ráp và thuận tiện hơn trong quá trình bảo dưỡng.

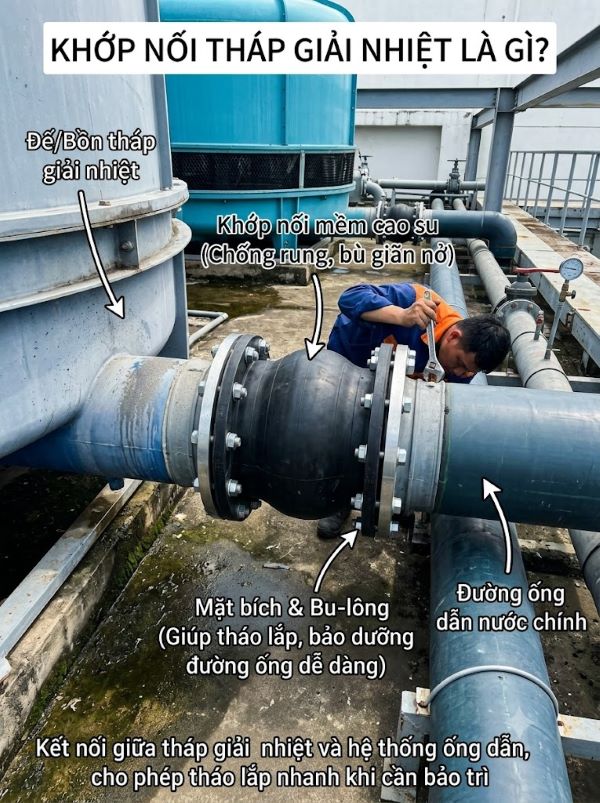

1. Khớp nối tháp giải nhiệt là gì?
Khớp nối tháp giải nhiệt là chi tiết dùng để liên kết hai bộ phận trong hệ thống, giúp chúng phối hợp hoạt động theo thiết kế. Tùy cấu tạo thiết bị, khớp nối có thể nằm trên đường ống dẫn nước hoặc giữa các chi tiết truyền động của quạt và động cơ.
Ở hệ thống đường ống, khớp nối hỗ trợ liên kết các đoạn ống, tạo điều kiện tháo lắp khi sửa chữa và bảo dưỡng. Với cụm truyền động, khớp nối cơ khí có thể truyền mô-men xoắn từ động cơ đến bộ phận được dẫn động, đồng thời bù một mức sai lệch nhất định giữa các trục nếu thiết kế cho phép.
Do đảm nhiệm những nhiệm vụ khác nhau, không phải mọi loại khớp nối đều có thể thay thế cho nhau. Khi tìm linh kiện, người dùng cần xác định chính xác vị trí lắp, chức năng và thông số của bộ phận cần thay thế.
Tham khảo thêm: https://thapgiainhiettashin.vn/linh-kien-thap-giai-nhiet/
2. Những loại khớp nối thường gặp trong tháp giải nhiệt
Khớp nối được phân loại theo mục đích sử dụng, cấu tạo và phương thức liên kết. Nhận biết đúng nhóm sản phẩm sẽ giúp quá trình lựa chọn phù hợp hơn với kết cấu của tháp.

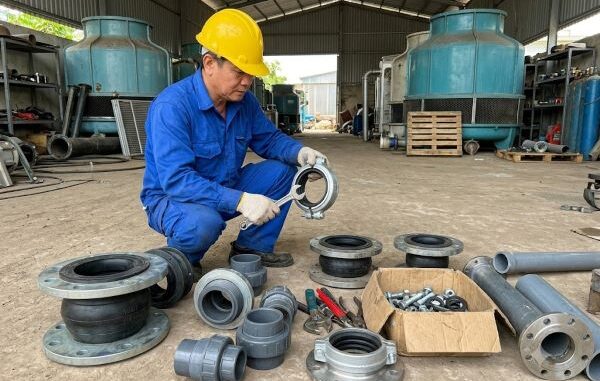

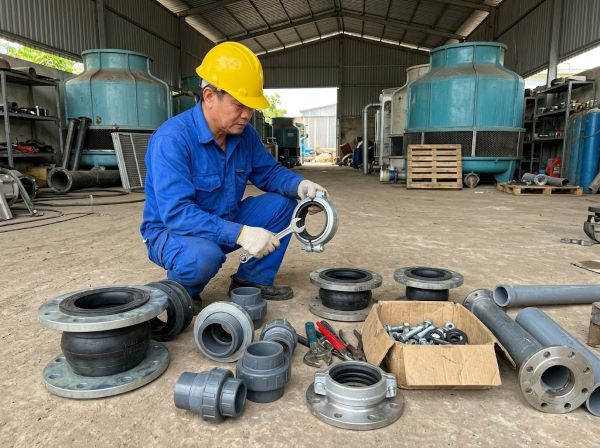

2.1. Khớp nối đường ống
Khớp nối đường ống được sử dụng để liên kết các đoạn ống dẫn nước hoặc kết nối đường ống với những bộ phận liên quan. Tùy thiết kế, sản phẩm có thể sử dụng ren, mặt bích, gioăng làm kín hoặc cơ cấu kẹp.
Loại khớp nối này cần phù hợp với đường kính ống, áp suất làm việc và nhiệt độ của dòng nước. Nếu hệ thống có rung động hoặc thay đổi nhiệt độ thường xuyên, cần xem xét khả năng chịu lực và độ kín của mối nối.
Một số thiết kế cho phép tháo rời để vệ sinh hoặc thay thế từng đoạn ống mà không phải can thiệp vào toàn bộ tuyến dẫn. Đây là yếu tố hữu ích với các hệ thống cần kiểm tra định kỳ.

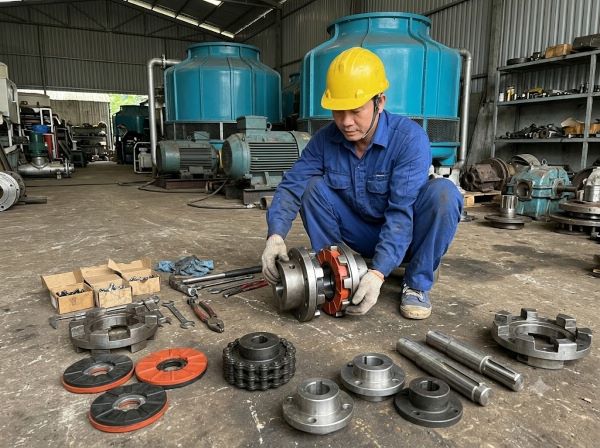

2.2. Khớp nối trục
Khớp nối trục có nhiệm vụ liên kết hai trục quay và truyền mô-men xoắn giữa chúng. Trong cụm truyền động của tháp giải nhiệt, loại này có thể xuất hiện tùy theo thiết kế động cơ, hộp số và cơ cấu dẫn động.
Khớp nối trục được lựa chọn dựa trên đường kính trục, mô-men xoắn, tốc độ quay và điều kiện vận hành. Một số loại có khả năng bù sai lệch góc, sai lệch song song hoặc độ dịch chuyển dọc trục trong giới hạn cho phép.
Tuy nhiên, khả năng bù sai lệch không đồng nghĩa với việc có thể lắp đặt tùy ý. Căn chỉnh đúng theo thông số của nhà sản xuất vẫn rất quan trọng để tránh tải phụ lên trục và các chi tiết liên quan.
2.3. Khớp nối mềm
Khớp nối mềm có cấu tạo cho phép hấp thụ một phần rung động hoặc bù chuyển vị trong phạm vi thiết kế. Tùy ứng dụng, bộ phận đàn hồi có thể được làm từ cao su, vật liệu polymer hoặc các kết cấu linh hoạt khác.
Trong hệ thống đường ống, khớp nối mềm có thể hỗ trợ giảm ảnh hưởng từ rung động và giãn nở nhiệt. Với một số cụm truyền động, khớp nối đàn hồi giúp hạn chế truyền xung lực giữa các chi tiết.
Khi sử dụng, cần kiểm tra giới hạn nhiệt độ, áp suất, độ dịch chuyển và khả năng tương thích của vật liệu. Không nên dùng khớp nối mềm để khắc phục tình trạng lắp sai trục hoặc vượt quá giới hạn làm việc của hệ thống.
2.4. Khớp nối ren và khớp nối mặt bích
Khớp nối ren thường được dùng ở các đường ống hoặc vị trí có kích thước phù hợp với phương thức kết nối bằng ren. Ưu điểm là cấu tạo tương đối gọn, dễ tháo lắp khi điều kiện thi công cho phép.
Khớp nối mặt bích thường phù hợp với các mối nối cần liên kết chắc chắn hoặc yêu cầu tháo rời theo quy trình bảo trì. Mối nối có thể sử dụng bu lông và gioăng làm kín tùy thiết kế.
Hai loại này có yêu cầu lắp đặt khác nhau. Với khớp nối ren, cần bảo đảm đúng chuẩn ren và tránh siết quá mức. Với mặt bích, cần kiểm tra độ tương thích giữa hai mặt bích, vật liệu gioăng và cách siết bu lông theo hướng dẫn kỹ thuật.
3. Các thông số cần kiểm tra trước khi chọn khớp nối
Để khớp nối tương thích với hệ thống, cần đối chiếu các thông số kỹ thuật thay vì chỉ lựa chọn theo hình dáng bên ngoài.
Kích thước và kiểu kết nối: Với khớp nối đường ống, cần xác định đường kính danh nghĩa, chuẩn ren hoặc kích thước mặt bích. Với khớp nối trục, cần kiểm tra đường kính trục, kiểu lỗ lắp và phương thức cố định.
Tải trọng và điều kiện làm việc: Khớp nối cơ khí cần đáp ứng mô-men xoắn, tốc độ quay và tải trọng theo thiết kế. Đối với khớp nối đường ống, cần chú ý áp suất, nhiệt độ và lực tác động lên vị trí liên kết.
Vật liệu chế tạo: Vật liệu cần phù hợp với môi trường sử dụng. Các chi tiết tiếp xúc với nước hoặc hóa chất xử lý nước cần được đánh giá về khả năng chống ăn mòn và độ bền. Với khớp nối có phần đàn hồi, cần xem xét khả năng chịu nhiệt và lão hóa của vật liệu.
Khả năng tháo lắp: Nếu vị trí lắp khó tiếp cận hoặc cần bảo dưỡng thường xuyên, nên cân nhắc thiết kế thuận tiện cho việc kiểm tra và thay thế. Tuy nhiên, yếu tố dễ tháo lắp vẫn phải đi kèm khả năng liên kết chắc chắn khi vận hành.
Thông số của linh kiện hiện hữu: Nếu thay thế một khớp nối đang sử dụng, nên kiểm tra mã sản phẩm, bản vẽ hoặc tài liệu kỹ thuật của nhà sản xuất. Không nên chỉ đo kích thước bên ngoài vì hai sản phẩm có hình dáng tương tự vẫn có thể khác nhau về khả năng chịu tải hoặc phương thức lắp đặt.
Tham khảo thêm: https://thapgiainhiettashin.vn/so-do-nguyen-ly-thap-giai-nhiet/

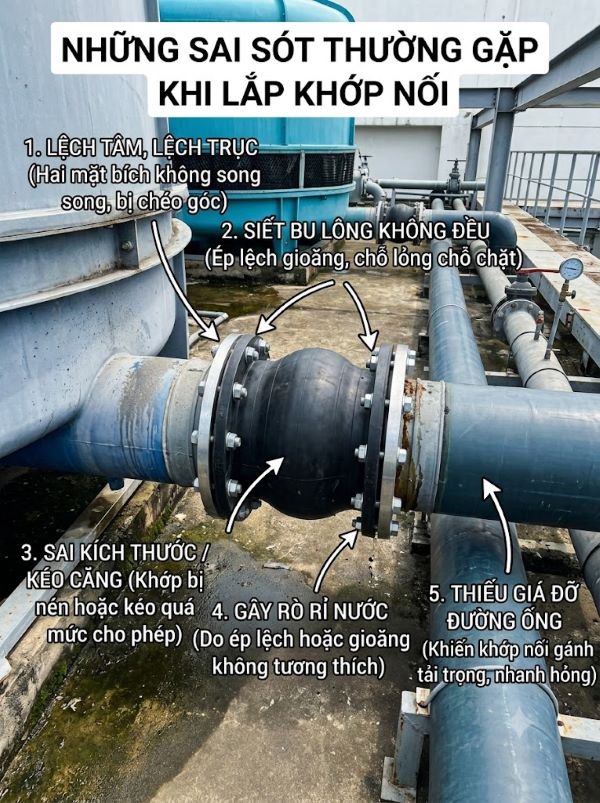

4. Những sai sót thường gặp khi lắp khớp nối
Lắp khớp nối không đúng yêu cầu có thể khiến mối liên kết nhanh xuống cấp, gây rung động hoặc phát sinh rò rỉ. Một số lỗi cần tránh gồm:
- Chọn sai kích thước: Khớp nối không tương thích với đường ống hoặc trục có thể khiến mối liên kết không chắc chắn, khó căn chỉnh hoặc không bảo đảm độ kín.
- Không căn chỉnh trục đúng cách: Với khớp nối truyền động, sai lệch vượt giới hạn cho phép có thể làm tăng tải lên ổ đỡ, trục và các chi tiết liên quan.
- Siết bu lông không đồng đều: Ở mối nối mặt bích, lực siết không phù hợp có thể khiến gioăng làm kín bị ép lệch hoặc mối nối chịu tải không đều.
- Sử dụng gioăng không tương thích: Gioăng không phù hợp với nhiệt độ, áp suất hoặc thành phần hóa chất có thể nhanh hư hỏng và làm giảm khả năng làm kín.
- Bỏ qua hướng dẫn lắp đặt: Mỗi thiết kế có yêu cầu riêng về vị trí, lực siết, giới hạn chuyển vị và phương thức cố định. Làm theo kinh nghiệm mà không kiểm tra thông số có thể dẫn đến sai sót.
Trước khi đưa hệ thống vào hoạt động, cần kiểm tra độ chắc chắn của các mối nối và thực hiện bước chạy thử theo quy trình của đơn vị vận hành.
5. Cách kiểm tra tình trạng khớp nối trong quá trình sử dụng
Khớp nối có thể chịu tác động của rung động, nhiệt độ, tải trọng và môi trường trong thời gian dài. Việc kiểm tra định kỳ giúp phát hiện sớm các dấu hiệu bất thường trước khi chúng ảnh hưởng đến hoạt động của hệ thống.
Với khớp nối đường ống, nên quan sát vị trí liên kết để phát hiện vết rò rỉ, gioăng lão hóa, bu lông lỏng hoặc dấu hiệu ăn mòn. Nếu thấy nước thấm tại mối nối, cần xác định nguyên nhân trước khi siết lại hoặc thay vật liệu làm kín.
Với khớp nối trục, cần chú ý tiếng ồn khác thường, rung động tăng, độ rơ hoặc dấu hiệu hư hỏng tại phần tử đàn hồi nếu có. Những biểu hiện này có thể liên quan đến khớp nối, nhưng cũng có thể xuất phát từ tình trạng lệch trục, ổ đỡ hoặc bộ phận truyền động khác.
Khi phát hiện bất thường, nên dừng thiết bị theo quy trình an toàn trước khi kiểm tra trực tiếp. Không chạm hoặc tháo khớp nối truyền động khi trục còn quay. Việc đo kiểm và căn chỉnh cần được thực hiện bằng dụng cụ phù hợp, theo hướng dẫn kỹ thuật của thiết bị.
6. Khi nào cần thay khớp nối tháp giải nhiệt?
Khớp nối nên được thay khi không còn đáp ứng yêu cầu kỹ thuật hoặc xuất hiện hư hỏng ảnh hưởng đến độ an toàn và độ ổn định của hệ thống. Các trường hợp thường gặp gồm thân khớp nối bị nứt, biến dạng, ăn mòn nghiêm trọng, ren bị hỏng hoặc bề mặt làm kín không còn bảo đảm.
Đối với khớp nối trục, cần xem xét thay thế khi phần tử đàn hồi bị rách, mòn vượt giới hạn, các vị trí cố định bị hư hỏng hoặc khớp nối không còn truyền lực ổn định. Với khớp nối đường ống, việc thay mới có thể cần thiết nếu thân nối hoặc cơ cấu liên kết không còn khả năng làm kín.
Trước khi thay, cần xác định nguyên nhân khiến bộ phận cũ hư hỏng. Nếu vấn đề xuất phát từ lệch trục, rung động quá mức hoặc tải trọng vượt thiết kế, chỉ thay khớp nối mà không xử lý nguyên nhân có thể khiến lỗi tái diễn.
Khi đặt mua linh kiện thay thế, nên cung cấp thông tin về vị trí lắp, kích thước, kiểu kết nối và điều kiện vận hành. Người phụ trách kỹ thuật có thể đối chiếu tài liệu sản phẩm hoặc trao đổi với đơn vị cung cấp như Công ty Xương Minh để xác nhận thông số trước khi lựa chọn.
7. Câu hỏi thường gặp về khớp nối tháp giải nhiệt
Khớp nối đường ống có dùng thay cho khớp nối trục được không?
Không. Hai loại có chức năng khác nhau. Khớp nối đường ống được thiết kế để liên kết tuyến dẫn chất lỏng, trong khi khớp nối trục truyền mô-men xoắn giữa các trục quay. Cần chọn sản phẩm theo đúng vị trí và nhiệm vụ sử dụng.
Khớp nối mềm có thể loại bỏ hoàn toàn rung động không?
Không. Khớp nối mềm chỉ hỗ trợ hấp thụ một phần rung động hoặc bù chuyển vị trong giới hạn thiết kế. Nếu rung động xuất phát từ mất cân bằng, lệch trục hoặc hư hỏng ổ đỡ, cần kiểm tra và xử lý nguyên nhân tương ứng.
Có thể dùng lại khớp nối sau khi tháo ra không?
Điều này phụ thuộc vào cấu tạo và tình trạng của sản phẩm. Khớp nối còn nguyên vẹn, không vượt giới hạn hao mòn và đáp ứng yêu cầu kỹ thuật có thể được tái sử dụng nếu nhà sản xuất cho phép. Với gioăng hoặc chi tiết làm kín dùng một lần, cần thay mới theo hướng dẫn.
Có cần kiểm tra khớp nối sau khi lắp đặt không?
Có. Sau khi lắp, cần kiểm tra độ chắc chắn, vị trí căn chỉnh và khả năng làm kín theo từng loại khớp nối. Khi chạy thử, nên theo dõi rung động, tiếng ồn và dấu hiệu rò rỉ để phát hiện sớm vấn đề.
Khớp nối tháp giải nhiệt có nhiều kiểu thiết kế, mỗi loại đáp ứng một nhiệm vụ liên kết riêng. Xác định đúng công dụng, kiểm tra thông số và tuân thủ hướng dẫn lắp đặt sẽ giúp hạn chế lỗi phát sinh, đồng thời duy trì hoạt động ổn định cho hệ thống.
