Các loại máy biến áp phổ biến và cách phân loại

Các loại máy biến áp phổ biến được phân chia dựa trên nhiều tiêu chí như chức năng biến đổi điện áp, số pha, cấu tạo và phương pháp cách điện, làm mát. Mỗi loại có đặc điểm và phạm vi sử dụng khác nhau, phù hợp với từng hệ thống điện cụ thể. Bài viết dưới đây sẽ giúp bạn phân biệt các loại máy biến áp phổ biến, đặc điểm của từng loại và cách lựa chọn phù hợp với nhu cầu sử dụng.

Các loại máy biến áp

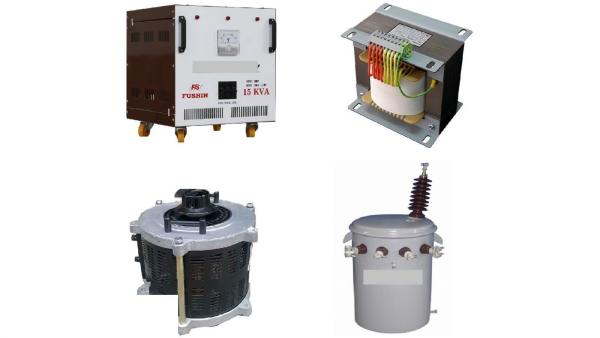

Các loại máy biến áp phổ biến hiện nay

Các loại máy biến áp phổ biến được phân chia theo chức năng, số pha, phương pháp cách điện – làm mát, cấu tạo và mục đích sử dụng. Mỗi loại có đặc điểm riêng, phù hợp với từng hệ thống điện khác nhau. Dưới đây là các loại máy biến áp thường gặp và cách lựa chọn phù hợp.

Các loại máy biến áp phổ biến hiện nay

Các loại phổ biến gồm máy biến áp tăng áp, hạ áp, cách ly, 1 pha, 3 pha, máy biến áp dầu, máy biến áp khô, tự ngẫu, truyền tải, phân phối, công suất và chuyên dụng.

Phân loại máy biến áp theo chức năng

Máy biến áp tăng áp

Máy biến áp tăng áp có nhiệm vụ nâng điện áp đầu ra cao hơn đầu vào, thường được sử dụng tại nhà máy điện và hệ thống truyền tải để giảm dòng điện, từ đó hạn chế tổn thất điện năng trên đường dây.

Máy biến áp hạ áp

Máy biến áp hạ áp giảm điện áp đầu vào xuống mức phù hợp với hệ thống phân phối và thiết bị sử dụng điện. Loại máy này thường được dùng tại trạm biến áp, nhà xưởng, tòa nhà và công trình.

Máy biến áp cách ly

Máy biến áp cách ly sử dụng hai cuộn dây riêng biệt để cách ly điện giữa mạch sơ cấp và thứ cấp, thường dùng trong thiết bị điện tử, hệ thống điều khiển và các khu vực yêu cầu an toàn điện cao.

Phân loại máy biến áp theo số pha

Máy biến áp 1 pha

Máy biến áp 1 pha sử dụng nguồn điện xoay chiều một pha, thường dùng cho thiết bị điện, hệ thống điều khiển và các tải công suất nhỏ hoặc vừa.

Máy biến áp 3 pha

Máy biến áp 3 pha sử dụng trong hệ thống điện xoay chiều ba pha, phổ biến tại nhà máy, nhà xưởng, trạm điện và các hệ thống có tải công suất lớn.

Phân loại máy biến áp theo phương pháp cách điện và làm mát

Máy biến áp dầu

Máy biến áp dầu sử dụng dầu cách điện để cách điện và hỗ trợ tản nhiệt. Loại máy này thường phù hợp với các trạm biến áp và hệ thống công suất lớn.

Máy biến áp khô

Máy biến áp khô không sử dụng dầu mà dùng vật liệu cách điện rắn. Loại máy này phù hợp với tòa nhà, nhà máy và công trình trong nhà, đặc biệt ở nơi yêu cầu cao về an toàn cháy nổ.

Máy biến áp dầu và máy biến áp khô khác nhau như thế nào?

Máy biến áp dầu có ưu thế về khả năng cách điện và tản nhiệt, phù hợp với nhiều hệ thống công suất lớn. Máy biến áp khô không chứa dầu, thuận lợi khi lắp đặt trong công trình và khu vực yêu cầu hạn chế nguy cơ cháy.

Phân loại máy biến áp theo phương thức truyền điện

Máy biến áp tự ngẫu

Máy biến áp tự ngẫu sử dụng một cuộn dây có phần chung cho đầu vào và đầu ra, giúp thiết bị có kết cấu gọn và hiệu suất cao trong một số ứng dụng. Tuy nhiên, máy không tạo ra cách ly điện hoàn toàn.

Máy biến áp cách ly

Máy biến áp cách ly sử dụng hai cuộn dây riêng biệt, giúp cách ly điện giữa đầu vào và đầu ra, phù hợp với các hệ thống cần tăng độ an toàn hoặc hạn chế ảnh hưởng giữa các mạch.

Phân loại máy biến áp theo mục đích sử dụng

Máy biến áp truyền tải

Máy biến áp truyền tải được sử dụng để tăng hoặc giảm điện áp trong hệ thống truyền tải điện, thường có công suất lớn và yêu cầu cao về độ ổn định.

Máy biến áp phân phối

Máy biến áp phân phối đưa điện áp từ hệ thống phân phối về mức phù hợp để cấp điện cho hộ gia đình, doanh nghiệp, nhà máy và công trình.

Máy biến áp công suất

Máy biến áp công suất phục vụ các hệ thống điện có công suất lớn, thường được sử dụng tại nhà máy điện và trạm biến áp.

Máy biến áp chuyên dụng

Máy biến áp chuyên dụng được thiết kế cho những nhu cầu đặc thù như lò điện, hàn điện, chỉnh lưu, đo lường hoặc hệ thống điều khiển.

Nên chọn loại máy biến áp nào?

Việc lựa chọn phụ thuộc vào mục đích sử dụng, công suất, điện áp, số pha và môi trường lắp đặt:

• Cần tăng điện áp: chọn máy biến áp tăng áp.

• Cần giảm điện áp: chọn máy biến áp hạ áp.

• Cần cách ly điện: chọn máy biến áp cách ly.

• Hệ thống 1 pha: chọn máy biến áp 1 pha.

• Hệ thống công nghiệp: thường sử dụng máy biến áp 3 pha.

• Lắp đặt trong nhà: có thể ưu tiên máy biến áp khô.

• Hệ thống công suất lớn: cân nhắc máy biến áp dầu.

Lưu ý khi lựa chọn máy biến áp

Xác định công suất

Chọn máy có công suất đáp ứng tổng tải thực tế, đồng thời nên có một khoảng dự phòng phù hợp để tránh quá tải.

Kiểm tra điện áp đầu vào và đầu ra

Xác định chính xác điện áp đầu vào, đầu ra để lựa chọn tỷ số biến áp phù hợp với hệ thống.

Xác định số pha

Kiểm tra hệ thống sử dụng điện 1 pha hay 3 pha trước khi lựa chọn máy.

Xác định môi trường lắp đặt

Xem xét máy được lắp trong nhà hay ngoài trời, nhiệt độ, độ ẩm, bụi và các yêu cầu về an toàn cháy nổ.

Kiểm tra phương pháp cách điện và làm mát

Xác định máy sử dụng dầu cách điện hay vật liệu cách điện khô, đồng thời kiểm tra phương pháp làm mát phù hợp với điều kiện vận hành.

Kiểm tra tiêu chuẩn và thông số kỹ thuật

Kiểm tra công suất định mức, điện áp, tần số, số pha, cấp cách điện, phương pháp làm mát và các tiêu chuẩn kỹ thuật liên quan.

Lựa chọn thương hiệu và đơn vị cung cấp

Ưu tiên sản phẩm có nguồn gốc rõ ràng, thông số đầy đủ, bảo hành và hỗ trợ kỹ thuật từ đơn vị cung cấp uy tín.

Câu hỏi thường gặp về các loại máy biến áp

Máy biến áp 1 pha và 3 pha loại nào tốt hơn?

Không có loại nào tốt hơn tuyệt đối. Máy 1 pha phù hợp với hệ thống một pha, trong khi máy 3 pha phù hợp với hệ thống công nghiệp và tải lớn.

Máy biến áp tăng áp và hạ áp khác nhau thế nào?

Máy tăng áp làm tăng điện áp đầu ra, còn máy hạ áp làm giảm điện áp đầu ra so với đầu vào.

Máy biến áp tự ngẫu và cách ly khác nhau thế nào?

Máy tự ngẫu có cuộn dây chung và không cách ly điện hoàn toàn. Máy cách ly có hai cuộn dây riêng biệt và tạo sự cách ly điện giữa hai mạch.

Loại máy biến áp nào phù hợp cho nhà máy?

Nhà máy thường sử dụng máy biến áp 3 pha. Tùy công suất và vị trí lắp đặt, có thể lựa chọn máy biến áp dầu hoặc máy biến áp khô.
